幾種衛星定位天線性能

發表時間：2021-12-23

GPS、北斗天線有不同的工藝可以制造，民用系統一般采用平面型結構，例如手機中，采用線極化的居多，軍工系統采用圓極化的3D結構，適應終端劇烈位置變化的裝機環境。

天線性能的比較涉及很多因素。行業中公認最佳的是加載高介電陶瓷的四臂螺旋天線。其對應的工藝也很復雜，我們這里推介一種新的制造工藝：3D打印技術（增材制造技術）。其制造的3D型GPS天線性價比是最好的。

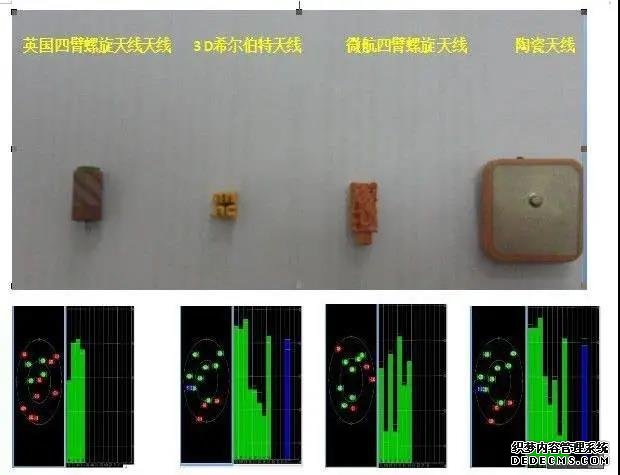

其中3D構型的Hilber天線體積最小(8X8X8mm)，陶瓷天線面積最大（30mmX30mm)


（1）實際測試的數據表明，3D Hilbet天線與陶瓷平面天線相比，體積小5倍，但是收信號幅度和收星顆數差不多。

（2）再比較在空間位置不同，3D構型的其余三款天線增益都比平面型陶瓷的好3db以上。

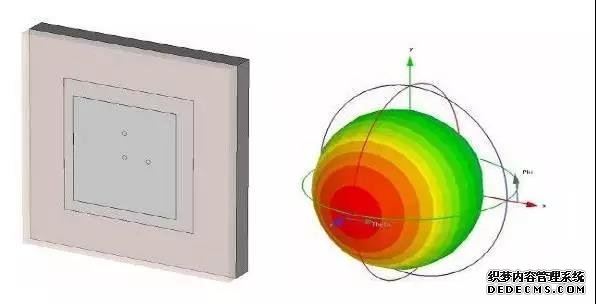

平面型的GPS天線，其輻射方向仿真來看，如圖，在劇烈晃動，藍色與紅色界限分明，信號幅度變化劇烈。

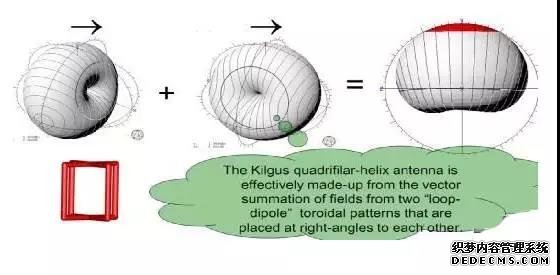

而四臂螺線天線，是由兩組螺線組成，在空間構成一對正交的天線組合，空間輻射疊加成心臟型，不論天線如何晃動，相比2D天線多3dB增益。是行業公認的最好性能天線，實際測試也是如此！
